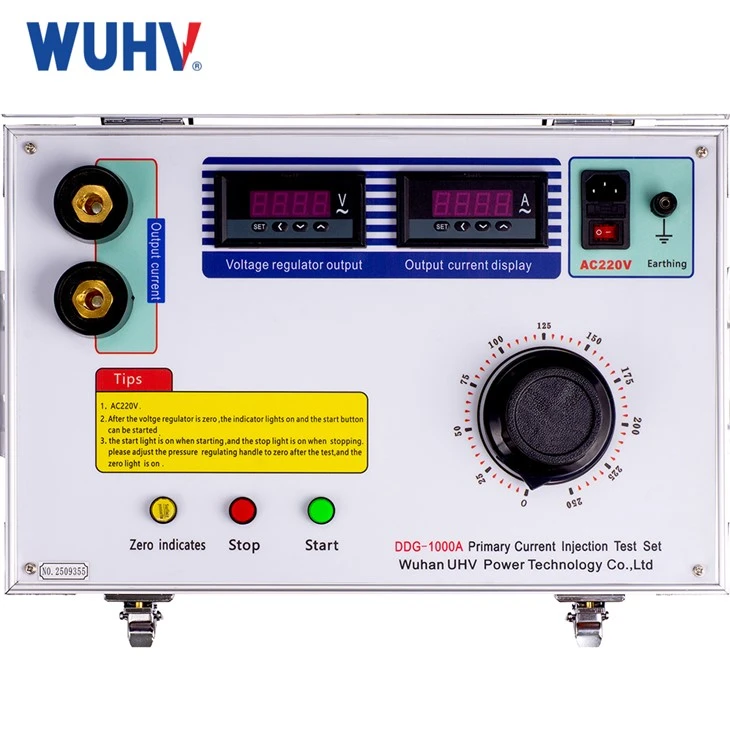

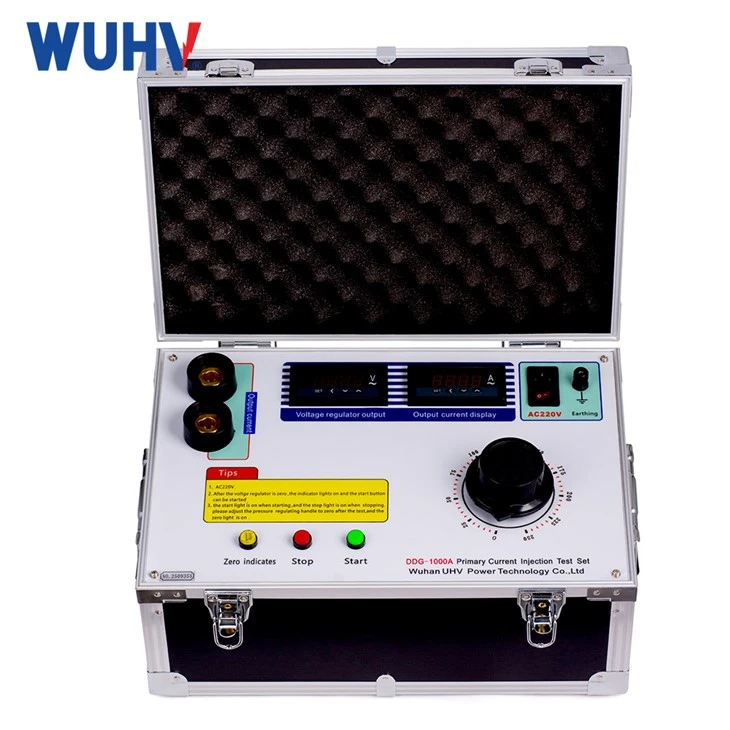

Comprovador d'injecció de corrent primària

El provador d'injecció de corrent primària és l'equip necessari en llocs de fort corrent. S'utilitza àmpliament en centrals elèctriques, estacions de distribució d'energia, fabricants d'electricitat, instituts d'investigació i altres departaments. L'equip té els caràcters d'un sistema-a curt termini o intermitent, de mida petita, de pes lleuger i de fàcil manteniment, etc.

1. El generador d'alta corrent té dos amperímetres per a la monitorització del rang de mida.

2. L'autotransformador es pot ajustar lliurement.

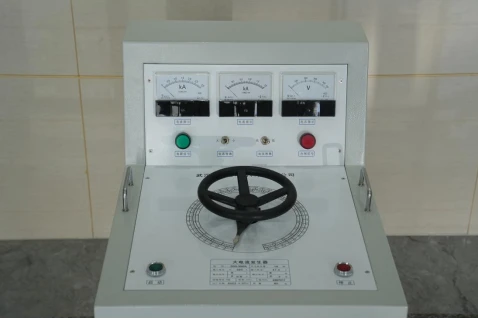

3. Llum indicador d'estat, control de botons, fàcil d'operar.

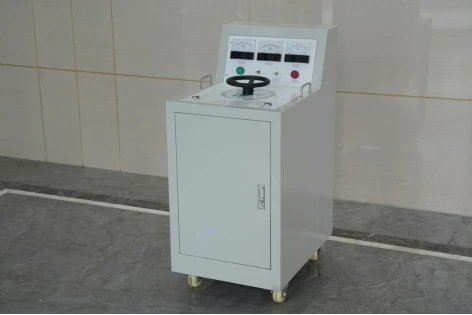

4. L'estructura general separable és fàcil de moure.

1. Connecteu l'amplificador de corrent amb el producte provat segons els requisits de la prova i assegureu-vos que hi hagi font d'alimentació. (Per al tipus dividit, connecteu l'"entrada" del panell amb l'alimentació, la "sortida" amb l'"entrada" a DDK i l'"instrument" amb l'"instrument" a DDK.

2. Seleccioneu la posició de l'interruptor de corrent segons el corrent necessari.

3. Enceneu l'alimentació i la llum verda hauria d'estar encesa (si no, gireu l'interruptor de tensió en sentit contrari a les agulles del rellotge a zero fins que la llum verda estigui encès). Premeu el botó d'inici, la llum verda hauria d'estar apagada i la llum vermella encesa. Gireu l'interruptor de tensió en el sentit de les agulles del rellotge fins que el corrent pugi al nivell necessari.

4. Gireu l'interruptor de tensió en sentit contrari a les agulles del rellotge a zero, premeu el botó d'aturada, la llum vermella està apagada i la llum verda està encès. S'ha acabat la prova.

1.Verifiqueu el relé de protecció: assegureu-vos que el relé respon amb precisió a les condicions d'error.

2.Prova del transformador de corrent (TC): simula un corrent alt per verificar el rendiment del TC.

3.Simuleu les condicions d'error: genereu un corrent elevat per simular escenaris d'error-reals.

4.Calibració: proporciona un mètode fiable per calibrar equips de protecció.

Millorar la fiabilitat del sistema: Assegureu-vos que el sistema de protecció s'activa correctament en esdeveniments de falla reals.

Preparació i Configuració

Connecteu l'injector de corrent primari al dispositiu que s'està provant (per exemple, relé o transformador de corrent).

Establiu el nivell de corrent desitjat, la durada de la prova i el mode de prova (p. ex., corrent CA/CC, injecció escalonada o corrent continu).

Injecció de corrent

L'injector genera un corrent elevat i l'injecta al sistema a prova.

L'equip de prova (per exemple, els relés) respondrà activant-se o desactivant-se en funció de la seva configuració (com ara el temps de viatge i el llindar de corrent).

Seguiment i verificació

Superviseu la resposta del dispositiu de protecció o del transformador de corrent en prova.

Assegureu-vos que el TC o el relé funcioni com s'espera quan està sotmès al corrent de prova.

Enregistrament de dades i informes

Els resultats de les proves es registren per a l'anàlisi i la presentació d'informes.

Les dades ajuden a verificar si el dispositiu de protecció funciona correctament en condicions d'error.

Simula situacions de falla mitjançant la injecció de corrents elevats controlades en circuits primaris com ara relés o transformadors de corrent. El corrent injectat replica la sobrecàrrega, el curtcircuit o altres condicions de falla que es troben als sistemes reals. D'acord amb els requisits de prova, el dispositiu pot generar corrents AC i DC.

1. Prova del relé de protecció: comproveu si el relé respon correctament a les condicions d'avaria i s'activa segons les especificacions.
2. Prova del transformador de corrent (TC): simula un corrent primari elevat per provar la precisió del TC i assegurar-se que redueixen correctament el corrent dels relés de protecció.
3. Calibració: Assegureu-vos que els relés i altres sistemes de protecció estiguin correctament calibrats per respondre correctament als corrents de falla.
4. Manteniment i resolució de problemes: S'utilitza per diagnosticar i mantenir sistemes de protecció per garantir el seu correcte funcionament.
5. Simulació d'errors: simular errors-reals (com ara curtcircuits, sobrecàrregues) per verificar el rendiment del sistema de protecció.

1. Posa a terra de seguretat i aïllament

Assegureu-vos que l'interruptor, el TC i el sistema de protecció estiguin totalment des{0}}energitzats i aïllats. Posa a terra tots els equips correctament.

2. Seleccioneu Interval actual correcte

Trieu un provador amb un corrent de sortida adequat per activar el relé o saturar el TC. Eviteu sobrecarregar el provador.

3. Eviteu la sortida de corrent alta prolongada

El corrent elevat (per sobre de 1000 A) escalfa cables i components interns. Seguiu els límits del cicle de treball (p. ex., 1-2 minuts ON i després refreda).

4. Utilitzeu cables de prova adequats

Utilitzeu cables curts i gruixuts (per exemple, 50-70 mm² per 1000 A) amb connexions estretes per evitar el sobreescalfament i la caiguda de tensió.

5. Evitar el contacte accidental

Els terminals de sortida porten un voltatge perillós de baixa-, però un corrent extremadament alt. Mantenir allunyat el personal no autoritzat.

6. Assegureu totes les connexions

Les connexions soltes provoquen arcs, sobreescalfament i lectures falses. Premeu totes les pinces i cargols fermament.

7. Compte amb Breaker Trip

L'interruptor s'obrirà quan el corrent de prova superi la configuració de protecció. Aviseu al personal proper abans de fer la prova.

8. Registre la temperatura ambient

La resistència del conductor canvia amb la temperatura (≈0,4%/grau per al coure). Corregiu les lectures a la temperatura de referència estàndard (20 graus o 75 graus).

9. Descàrrega després de la prova

Els condensadors o inductors interns poden emmagatzemar energia residual. Espereu que la "descàrrega completa" abans de desconnectar els cables.

10. Calibració i manteniment regulars

Calibrar anualment per garantir la precisió de l'amperímetre, el temporitzador i la sortida. Inspeccioneu regularment els cables, els terminals i el ventilador de refrigeració.
