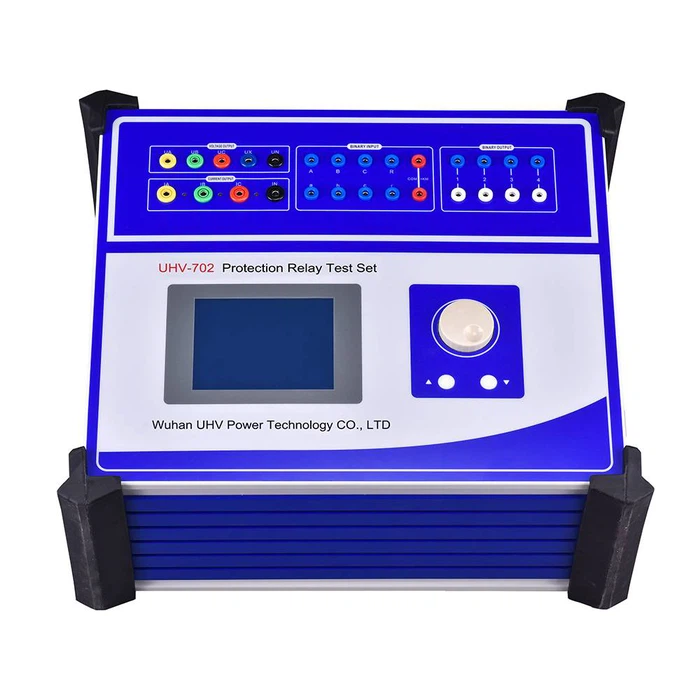

ElConjunt de proves d'injecció de corrent secundariSota Wuhan UHV pot ajudar a molts treballadors elèctrics a realitzar diverses proves de potència de manera més convenient.
El corrent primari i el corrent secundari són conceptes bàsics en transformadors (o transformadors d’instruments). Les seves principals diferències es troben en el bobinat que passen, la seva funció i la relació entre elles:
1.Winding que flueixen per:
Corrent primari (i₁):El corrent que flueix pel bobinatge primari del transformador (bobinatge d’entrada). Aquest bobinat està connectat a la font d’energia (subministrament de CA).
Corrent secundari (i₂):El corrent que flueix pel bobinat secundari del transformador (bobinatge de sortida). Aquest bobinat està connectat a la càrrega (el dispositiu elèctric que consumeix potència).
2. Funció i direcció:
Corrent primari (i₁):Aquest és el corrent extret de la font d’alimentació pel transformador. Estableix el camp magnètic altern al nucli del transformador. Es pot veure com el corrent d’entrada.
Corrent secundari (i₂):Aquest és el corrent subministrat a la càrrega, induït pel camp magnètic altern. Es pot veure com el corrent de sortida. La seva direcció de flux depèn dels requisits de la càrrega.
3. Relació (transformador ideal):
Aquest és el punt més crucial per comprendre la diferència. En un transformador ideal (ignorant totes les pèrdues):
Relació de tensió:La relació de la tensió primària (v₁) a la tensió secundària (v₂) és igual a la relació de girs primaris (n₁) a girs secundaris (n₂): v₁ / v₂=n₁ / n₂
Relació actual:La proporció de corrent primari (i₁) amb corrent secundari (i₂) és igual a la inversa de la relació de girs secundaris (n₂) a girs primaris (n₁): i₁ / i₂=n₂ / n₁ (o i₁ * n₁=i₂ * n₂ - equilibri de tòrnia ampere).
Conservació de la potència:Ignorant les pèrdues, la potència d’entrada és igual a la potència de sortida: v₁ * i₁ ≈ v₂ * i₂ (per al component de potència real).
4. Resum de la relació::
La relació girs determina la relació de tensió i la relació de corrent.
Transformador de pas (n₂> n₁):V₂> v₁ (augmenta la tensió de sortida), i₂ Transformador desplegable (n₂ Transformador d’aïllament (n₂ ≈ n₁):V₂ ≈ V₁, I₂ ≈ I₁ (utilitzat principalment per aïllar, no canviar la tensió/corrent). 5. Carregueu la influència: El corrent secundari (i₂) està determinat únicament per la càrrega.Com més gran sigui la potència exigida per la càrrega (o més baixa la seva resistència equivalent), més gran és el corrent secundari. El corrent primari (i₁) respon als canvis en el corrent secundari.Segons I₁ / i₂=n₂ / n₁ (o i₁ * n₁=i₂ * n₂), quan el corrent secundari augmenta a causa d’una càrrega més pesada, el corrent primari també ha d’augmentar corresponent per satisfer la conservació de la potència i el saldo de torn d’amperi. El canvi de corrent secundari és la "causa"; El canvi en el corrent primari és l’efecte. En condicions sense càrrega (corrent secundari=0), el corrent primari és molt petit (només el corrent magnetitzador necessari per establir el camp magnètic). 6. Relació Fase (transformador ideal): En un transformador ideal, el corrent primari i el corrent secundari es troben a 180 graus fora de fase. Això es deu al fet que el flux magnètic produït pel corrent secundari sempre s’oposa al flux produït pel corrent primari (llei de Lenz), treballant per mantenir el flux principal essencialment constant.
