Equips de tensió ressonant de freqüència variable? Wuhan UHV s'especialitza en la producció deressonància de sèrie, amb una àmplia selecció de productes i proves elèctriques professionals. Per trobarressonància de sèrie, tria Wuhan UHV.
Elequips de tensió ressonant de conversió de freqüènciaestà dissenyat i fabricat principalment per a proves de tensió de resistència de CA d'equips elèctrics primaris en subestacions de 500KV i per sota. Pot complir els requisits de prova de tensió de resistència de CA per a equips capacitius com ara transformadors, sistemes GIS, interruptors SF6, cables, casquilles, transformadors, generadors, motors, ampolles de porcellana, etc., segons la normativa. Pot complir amb els requisits de les condicions de prova d'equips d'alta tensió i de baixa intensitat, així com les condicions de prova d'equips de baixa tensió i alta intensitat. Els equips de tensió de resistència ressonant de freqüència variable s'utilitzen àmpliament en indústries com ara l'energia, la metal·lúrgia, el petroli, la química, etc., i són adequats per a mostres de prova capacitiva d'alta-capacitat i-tensió.

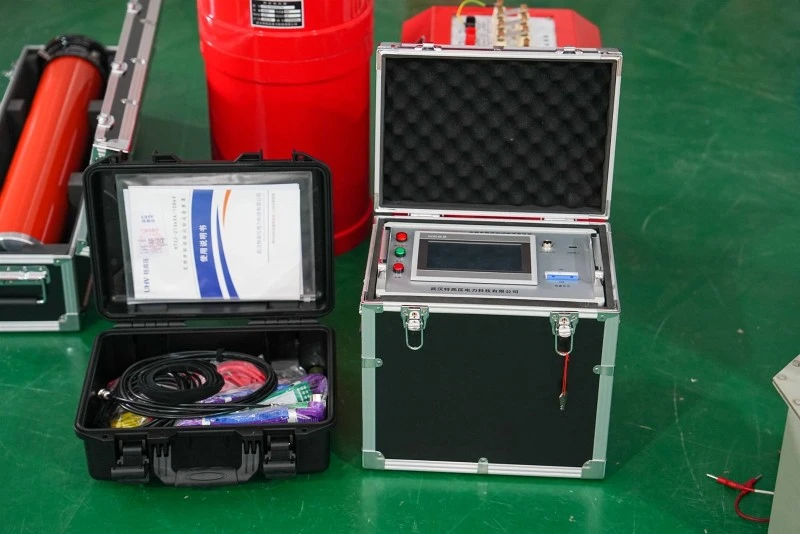

Composició de l'equip de resistència de voltatge ressonant de conversió de freqüència
L'equip de resistència a la tensió ressonant de conversió de freqüència consisteix principalment en una font d'alimentació de conversió de freqüència, un transformador d'excitació, un reactor i un divisor de tensió capacitiu.
Principi de funcionament dels equips de tensió ressonant de conversió de freqüència
Quan la freqüència del circuit f=1/2 π√ LC, es produeix una ressonància al circuit i la tensió a la mostra de prova és Q vegades la tensió de sortida de l'extrem d'alta tensió del transformador d'excitació. Q és el factor de qualitat del sistema, que és el múltiple de ressonància de voltatge, que generalment oscil·la entre desenes i centenars o més. Primer, ajusteu la freqüència de sortida de la font d'alimentació de freqüència variable per induir una ressonància en sèrie al circuit i, a continuació, ajusteu la tensió de sortida de la font d'alimentació de freqüència variable sota la condició de ressonància del circuit per aconseguir el valor de prova de la tensió de mostra. A causa de la ressonància del circuit, una tensió de sortida més petita de la font d'alimentació de freqüència variable pot generar una tensió de prova més alta a la mostra de prova CX.
Característiques dels equips de resistència de voltatge ressonant de conversió de freqüència
La pantalla gran mostra les dades de la prova i l'estat de la prova, i té la funció d'indicació de passos d'operació-en temps real
Pot ajustar de manera flexible la tensió experimental, el rang de freqüència i el temps de pressurització
Els resultats de la prova poden calcular la capacitat de la mostra de prova
Equipat amb una interfície de comunicació per ordinador per a una fàcil comunicació i gestió de dades experimentals
Mida petita, pes lleuger, fàcil operació
Alta resolució, resolució de freqüència de 0,001 HZ
Alta seguretat i fiabilitat, el sistema té funcions de protecció contra sobreintensitat, sobretensió i descàrrega, que poden protegir eficaçment la seguretat personal i dels equips. Els resultats de la prova es poden imprimir i actualitzar amb programari
