Ressonància de sèrie? Wuhan UHV s'especialitza en la producció deressonància de sèrie, amb una àmplia selecció de productes i proves elèctriques professionals. Per trobarressonància de sèrie, tria Wuhan UHV.

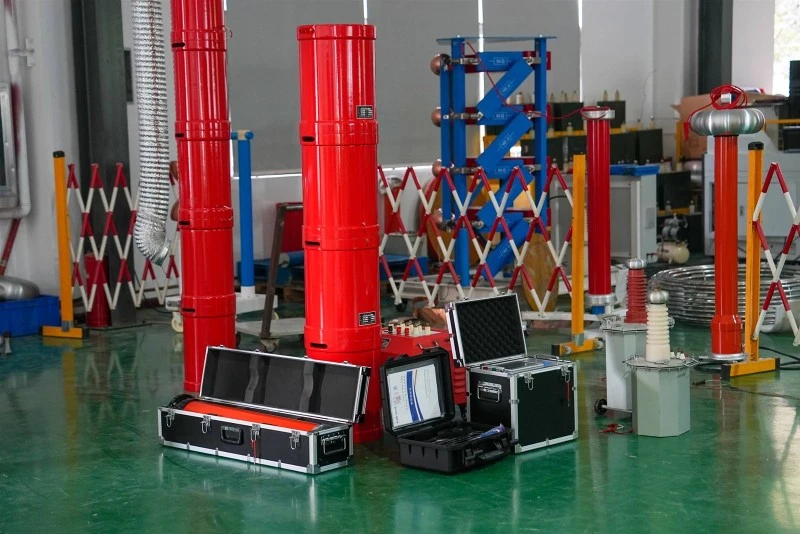

Ressonància de sèrie, també conegut comDispositiu de prova de ressonància en sèrie de freqüència variable, es compon d'una font d'alimentació de freqüència variable, transformador d'excitació, reactor i divisor de tensió capacitiu. El condensador i el reactor de la mostra de prova formen una connexió ressonant en sèrie; El divisor de tensió està connectat en paral·lel a la mostra de prova per mesurar la tensió de ressonància a la mostra de prova i proporcionar un senyal de protecció contra sobretensió; La sortida de potència de modulació de freqüència s'acobla al circuit ressonant en sèrie mitjançant un transformador d'excitació, proporcionant potència d'excitació per aressonància de sèrie.
Definició de ressonància en sèrie
En un circuit de CA amb resistència R, inductor L i condensador C, la ressonància en sèrie generalment dóna lloc a diferents fases de tensió i corrent als dos extrems del circuit. Si ajustem els paràmetres o la freqüència de potència dels components del circuit (L o C), podem fer que les seves fases siguin iguals i tot el circuit aparegui purament resistiu. Quan un circuit arriba a aquest estat, s'anomena ressonància. En estat ressonant, la impedància total del circuit arriba o s'aproxima al seu valor màxim. L'objectiu de l'estudi de la ressonància és comprendre aquest fenomen objectiu i aprofitar plenament les seves característiques en la ciència i la tecnologia aplicada, alhora que prevenen els danys que pugui causar. Hi ha dos tipus de connexions de circuits: ressonància en sèrie i ressonància paral·lela. En un circuit en sèrie format per resistències, inductors i condensadors, quan la reactància capacitiva XC és igual a la reactància inductiva XL, és a dir, XC=XL, la fase de la tensió U i el corrent I del circuit són iguals, i el circuit presenta una resistència pura. Aquest fenomen s'anomena ressonància en sèrie (també coneguda com a ressonància de voltatge). Quan es produeix una ressonància en sèrie al circuit, la impedància del circuit Z=√ R2+XC{-XL{2=R, la impedància total del circuit es minimitza i el corrent arribarà al seu valor màxim.
Principi de ressonància en sèrie
A la freqüència del circuit, la ressonància es produeix al circuit i la tensió a la mostra de prova és Q vegades la tensió de sortida de l'extrem d'alta tensió del transformador d'excitació. Q és el factor de qualitat del sistema, que és el múltiple de ressonància de voltatge, que generalment oscil·la entre desenes i centenars o més. Primer, ajusteu la freqüència de sortida de la font d'alimentació de freqüència variable per induir una ressonància en sèrie al circuit i, a continuació, ajusteu la tensió de sortida de la font d'alimentació de freqüència variable sota la condició de ressonància del circuit per aconseguir el valor de prova de la tensió de mostra. A causa de la ressonància del circuit, una tensió de sortida més petita de la font d'alimentació de freqüència variable pot generar una tensió de prova més alta a la mostra de prova CX.
Avantatges de la ressonància en sèrie
1. La capacitat de potència requerida es redueix molt. El dispositiu de prova de ressonància sèrie sèrie sèrie XB-f utilitza un reactor ressonant i el condensador provat per generar ressonància, obtenint així l'alta tensió i el corrent elevats necessaris. En tot el sistema, la font d'alimentació només necessita proporcionar la part de consum actiu del sistema. Per tant, la font d'alimentació necessària per a la prova és només 1/Q vegades la capacitat de la prova (Q és el factor de qualitat).
2. El pes i el volum de l'equip s'han reduït molt. En una font d'alimentació ressonant en sèrie, no només s'elimina el voluminós dispositiu de regulació de voltatge d'alta potència-i el transformador de prova de freqüència de potència d'alta potència ordinari, sinó que la font d'alimentació d'excitació ressonant només requereix 1/Q de la capacitat de prova, reduint molt el pes i el volum del sistema, normalment 1/5-1/10 dels dispositius de prova habituals.
3. Millora la forma d'ona de la tensió de sortida. Una font d'alimentació ressonant és un circuit de filtratge ressonant que pot millorar la distorsió de la forma d'ona de la tensió de sortida, obtenir una bona ona sinusoïdal i prevenir eficaçment la fallada falsa de la mostra de prova causada pels pics harmònics.
4. Eviteu que grans corrents de curt-circuit cremin el punt d'avaria. En l'estat de ressonància, quan es trenca el punt feble de l'aïllament de la mostra de prova, el circuit es desajusta immediatament (la capacitat canvia, no compleix la condició de ressonància) i el corrent del circuit disminueix ràpidament a 1/Q del corrent de prova normal. Tanmateix, quan s'utilitzen transformadors de ressonància paral·lel o de prova tradicionals per a proves de tensió de resistència de CA, el corrent de ruptura augmenta immediatament desenes de vegades. En comparació amb els dos, el corrent de curt-circuit és centenars de vegades diferent del corrent de ruptura. Per tant, la ressonància en sèrie pot identificar eficaçment les debilitats de l'aïllament sense la preocupació de grans corrents de curt-circuits que cremen el punt de falla.
5. No hi haurà recuperació de sobretensió. Quan la mostra de prova experimenta avaria i flashover, a causa de la pèrdua de condicions de ressonància, l'alta tensió desapareix immediatament, l'arc s'extingeix immediatament, s'activa el circuit de protecció del dispositiu i es talla la sortida.
