Principi dedispositiu de prova de ressonància en sèrie? Wuhan UHV s'especialitza en la producció deressonància de sèrie, amb una àmplia selecció de productes i proves elèctriques professionals. Per trobarressonància de sèrie, tria Wuhan UHV.

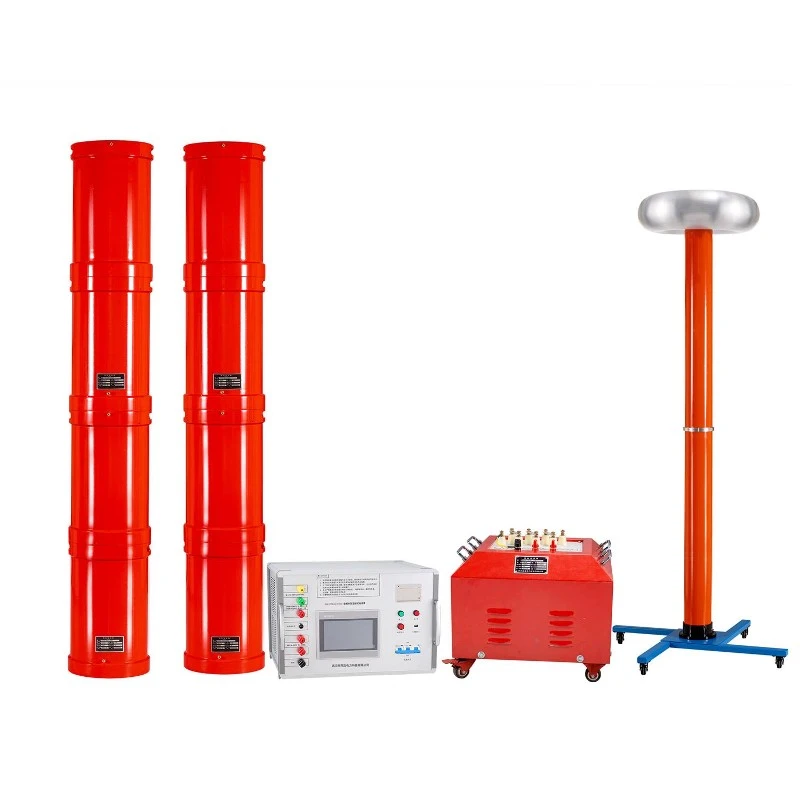

Eldispositiu de prova de ressonància en sèrie, també conegut comressonància de sèrie, es pot dividir en modulació de freqüència i modulació d'inducció. El dispositiu de ressonància en sèrie de freqüència variable es compon generalment d'una font d'alimentació de freqüència variable, un transformador d'excitació, un reactor i un divisor de tensió capacitiu. El condensador i el reactor de la mostra de prova formen una connexió ressonant en sèrie i el divisor de tensió es connecta en paral·lel a la mostra de prova per mesurar la tensió de ressonància a la mostra de prova i proporcionar un senyal de protecció contra sobretensió.
Sabem que a la freqüència del circuit, la ressonància es produeix al circuit i la tensió a la mostra de prova és Q vegades la tensió de sortida de l'extrem d'alta tensió del transformador d'excitació. Q és el factor de qualitat del sistema, que és el múltiple de ressonància de voltatge, que generalment oscil·la entre desenes i centenars o més. Primer, ajusteu la freqüència de sortida de la font d'alimentació de freqüència variable per induir una ressonància en sèrie al circuit i, a continuació, ajusteu la tensió de sortida de la font d'alimentació de freqüència variable sota la condició de ressonància del circuit per aconseguir el valor de prova de la tensió de mostra. A causa de la ressonància del circuit, una tensió de sortida més petita de la font d'alimentació de freqüència variable pot generar una tensió de prova més alta a la mostra de prova CX.
Fenòmens de falla comuns dedispositiu de prova de ressonància en sèrie
1. Fenomen intermitent del dispositiu de prova de ressonància en sèrie
Quan es produeix una descàrrega destructiva al llarg de la superfície d'aïllament sòlid en un dielèctric de gas o líquid, s'anomena flashover. El fenomen de flashover es refereix al fenomen en què la tensió de ruptura es descarrega al llarg de la superfície d'un aïllant sòlid quan es trenca el dielèctric de gas o líquid que envolta l'aïllant. La tensió a la qual es produeix el flashover durant la descàrrega s'anomena tensió de flashover. Després del flashover de l'aïllant, la tensió entre els elèctrodes cau ràpidament a zero o prop de zero. Les espurnes o arcs en el canal de flashover provoquen un sobreescalfament local de la superfície d'aïllament, donant lloc a carbonització i danys a l'aïllament de la superfície.
L'ocurrència comú és el flashover al llarg de la interfície entre el gas i el dielèctric sòlid. La descàrrega destructiva al llarg de la superfície de la corda aïllant i la superfície de la boquilla s'anomena flashover. El terme flashover només és aplicable als fenòmens de descàrrega en condicions especials.
2. Fenomen de descàrrega del dispositiu de prova de ressonància en sèrie
El fenomen de descàrrega és un concepte relativament general, que es refereix generalment a la transició dels materials aïllants d'un estat aïllant a un estat conductor sota l'acció d'un camp elèctric. Aquest fenomen de salt es pot produir en un "estat de pas" entre els elèctrodes, on el material d'aïllament està completament curtcircuitat i danyat. En aquest moment, la tensió entre els elèctrodes cau ràpidament a un valor molt baix o proper a zero, que s'anomena descàrrega destructiva; El fenomen de salt també es pot produir a les zones locals entre elèctrodes, fent que el material d'aïllament sigui curtcircuit localment mentre que la resta de l'àrea encara té un bon rendiment d'aïllament i la tensió entre elèctrodes encara pot mantenir un cert valor, que s'anomena descàrrega parcial.
La descàrrega destructiva i la descàrrega parcial es poden utilitzar en tots els dielèctrics i les seves combinacions, però, les descàrregues que es produeixen en diferents dielèctrics i les seves combinacions tenen noms especials. La descàrrega destructiva que es produeix entre els elèctrodes d'un dielèctric de gas o líquid s'anomena descàrrega d'espurna, com ara la descàrrega destructiva que es produeix en buits d'aire o buits d'oli, que hauria de ser més precisa com a descàrrega d'espurna.
Quan es produeix una descàrrega destructiva en un dielèctric sòlid, s'anomena ruptura. Quan es produeix una ruptura, queden rastres en el dielèctric sòlid, fent que el dielèctric sòlid perdi permanentment les seves propietats d'aïllament. Quan el cartró aïllant es trenca, es deixarà un forat al cartró.
