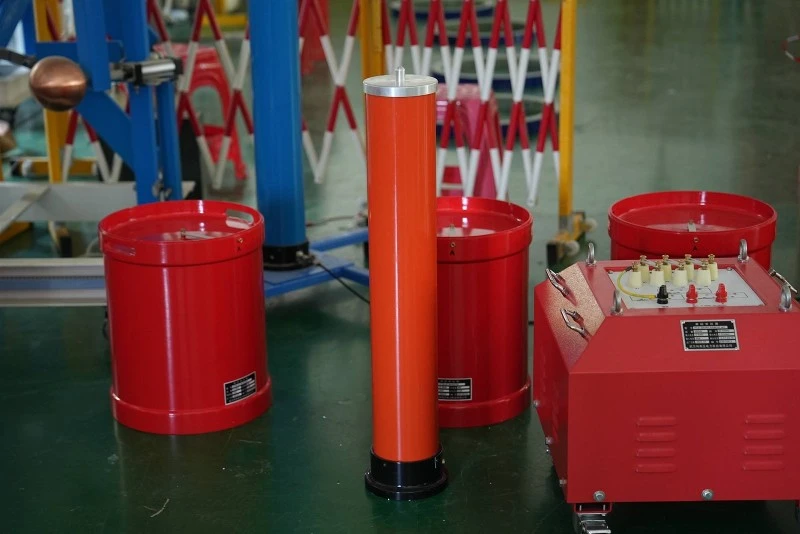

Recerca en teoria de circuits
La ressonància és un fenomen físic especial, i els circuits amb aquestes propietats s'anomenen circuits ressonants. No només té un valor de recerca extremadament alt en teoria, sinó que també té una àmplia gamma d'aplicacions en camps de l'enginyeria, com ara tecnologia elèctrica, tecnologia de ràdio, etc. No obstant això, el fenomen de ressonància en el sistema de transmissió i distribució d'energia pot interrompre el funcionament normal del sistema, per la qual cosa s'ha d'evitar.
En el camp de la tecnologia d'energia d'impulsos, hi ha dos mètodes de càrrega habituals per als condensadors d'emmagatzematge d'energia primària: càrrega de tensió constant i càrrega de corrent constant. El primer es basa en un transformador de freqüència de potència de gran volum i sovint utilitza resistències de càrrega per limitar la potència de càrrega, sent l'energia consumida per les resistències de càrrega del 50%; Aquest últim sovint utilitza un circuit de càrrega ressonant en sèrie de ponts complet per aconseguir una càrrega de corrent constant dels condensadors mitjançant un mètode d'augment de "pas igual". Té els avantatges de la mida petita, l'alta eficiència, l'alta densitat de potència i la idoneïtat per a càrregues amb variacions amplies, el que el converteix en una font d'alimentació de càrrega de condensadors ideal. Les unitats principals que componen la font d'alimentació de càrrega ressonant de la sèrie de ponts complets inclouen inductors i condensadors ressonants, dispositius d'alimentació i transformadors de pols. Aquest article determina el disseny d'aquests paràmetres de la unitat mitjançant mètodes de càlcul i simulació numèrics i realitza una simulació de circuit complet de la font d'alimentació de càrrega ressonant de la sèrie de pont complet dissenyada basada en el programari de simulació de circuits Pspice.
L'experiment de ressonància en sèrie és un experiment típic en circuits. L'experiment dibuixa principalment la corba característica de la freqüència d'amplitud i determina el factor de qualitat del circuit (valor Q) mesurant el corrent (o la tensió de sortida a través de la resistència) al circuit de la sèrie RLC en funció de la freqüència.
En un circuit en sèrie RLC, quan la freqüència f de la font del senyal sinusoïdal d'entrada de CA canvia, la reactància inductiva i capacitiva del circuit també canvia i el corrent del circuit també canvia amb f. Prenent com a resposta el valor efectiu U o de la tensió a la resistència R, quan el valor efectiu U i de la tensió d'entrada es manté constant, sota diferents excitacions de senyal de freqüència, es mesura el valor U o. Aleshores, amb la freqüència f com a eix x- i U o/U i com a eix y- (com que U i roman constant, U o també es pot utilitzar directament com a eix y-), es dibuixa una corba suau, que és la corba característica de freqüència d'amplitud, també coneguda com a corba de ressonància, tal com es mostra a la figura 1.
Figura 1
