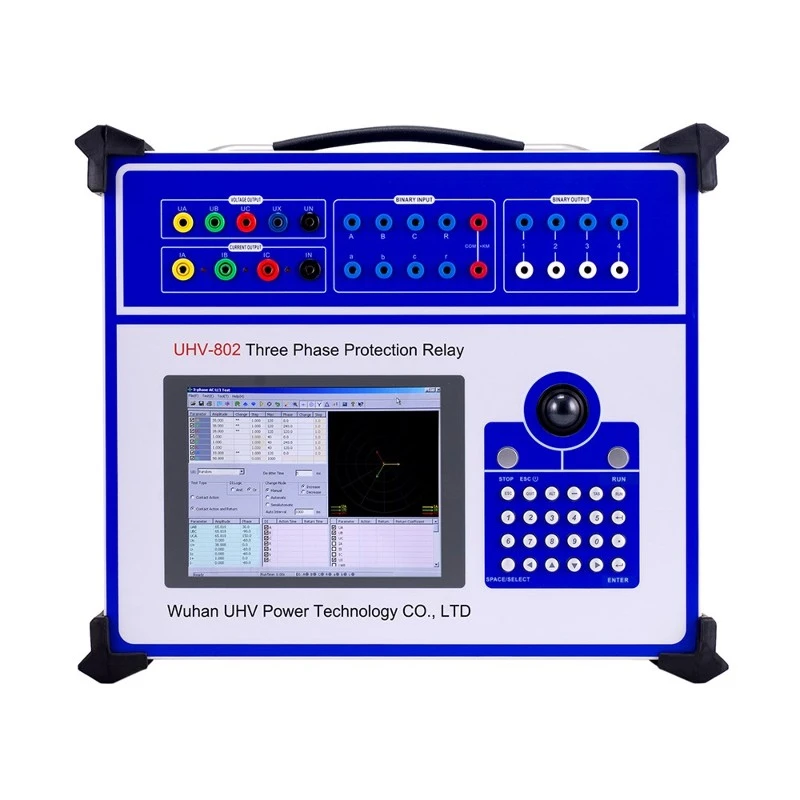

Testers de relé de tres fasesare specialized precision electronic instruments used to test and calibrate relay protection devices in power systems. Their core function is to simulate three-phase voltage and current signals under both normal operation and various fault conditions of a power system, and apply them to the relay protection device under test (such as overcurrent relays, differential relays, distance relays, directional relays, voltage/frequency relays, etc .) . Això verifica la precisió i la fiabilitat de les seves característiques de funcionament, funcions lògiques, configuració i temps de funcionament .
Selecció de claus/consideracions d’ús
1. Capacitat de sortida:
Tensió: Range de sortida (e . g ., 0-300 v ln), precisió, potència (va) .
Actual: el corrent de sortida màxim (e . g ., 30a, 60a, 120a) és un dels indicadors més crítics . Qualificació de potència de sortida (VA, determina la capacitat de conducció de càrrega), la precisió . ha de complir els requisits dels circuits actuals del relé .
Tipus d'amplificador de potència: amplificadors lineals (alta precisió, distorsió baixa, cost més elevat, mida més gran) vs . amplificadors de commutació (eficiència superior, mida menor, cost inferior, distorsió potencialment lleugerament alta) .
2. Precisió: mesurament i precisió de sortida per a tensió, corrent, angle de fase, freqüència i temps .
{{{0}} recompte de canals: nombre de canals de sortida de tensió controlable independentment i corrents (e . g ., 3V + 3 i + 1 v 0 + 1 i0) .
4. Funcionalitat: Suport per als tipus de prova requerits (e . g ., harmonics, components simètrics, seqüències d'estat, proves de protocol digital) .
5. Programari: facilitat d’ús de la interfície, robustesa de les funcions de prova automatitzada, capacitat de generació d’informes, actualitzacions de programari i suport .
6. Portabilitat i durabilitat: pes, mida, ruggeditat del recinte, idoneïtat per a entorns de camp .
7. marca i suport: marques de reputació (e . g ., omicron, megger, doble, ponovo, onlly, huadian) sovint impliquen una millor qualitat, precisió i un suport postvenda .
8. pressupost: el rang de preus varia àmpliament, des de models econòmics fins a sistemes de gamma alta .
ElTester de relé de tres fasesés una eina indispensable de proves de nucli per a l’enginyeria de protecció del sistema d’energia . simulant precisament les condicions i les falles del sistema de potència complexes, verifica de manera eficaç i exhaustiva el rendiment dels dispositius de protecció . És una de les peces clau d’equips per garantir el funcionament segur, estable i fiable de l’operació de potència . Selecciona la prova de la sortida de la sortida de la sortida de la sortida de la sortida de la sortida de la sortida de la sortida de la sortida. Capacitat, precisió, requisits funcionals, escenaris d'aplicació i pressupost . L'adherència estricta als procediments operatius de seguretat és obligatori durant l'ús .
